在现代社会中，有不少设备依赖电池供电。但在使用过程中，用户常因电池电量电压不足而引发各类运行异常问题。这时候，精准的检测方案可提前预判，有效规避运维风险。

本月，纳祥科技依据客户需求，针对多种常见电池（1号、2号、5号、7号、N号、9V、1.5V纽扣电池等），基于电压参数与剩余电量的对应关系原理，系统性设计了电池电量检测方案、电池电压检测方案。

㈠ 方案一：电池电量检测方案

（1）方案概述

方案一采用分层错位结构设计，结合电压检测技术，通过测量电池电压，根据红/橙/青三色指示，估算剩余电量。

方案集成了分压电阻、单片机、LCD显示等关键组件，支持D型、C/AA/2号电池/5号电池、AAA/7号电池、N号电池、1.55V纽扣电池、6F22/9V电池的电量检测。

（2）方案实施流程

我们以5号电池为例展示本方案——

① 青、橙、红三色分别代表满电、正常、低电

② 将5号电池放入对应层级，即可显示电量状态

（二）方案二：电池电压检测方案

（1）方案概述

方案二采用分层错位触点结构，每层对应特定的电池型号，通过触点自适应电池长度（9V电池独立置于底部），实时显示电池电压值，也可根据电压与电池的对应关系，估算电池电量。

方案二集成了错位弹簧触点、主控MCU、LCD显示等关键组件，能够轻松测量1.2V~4.8V范围内的多种电池类型，以及9V电池、纽扣电池、16340、14500、10440、18650等。

（2）方案实施流程

我们以7号电池为例展示本方案——

① 将7号电池放入对应层后，显示屏显示电压值

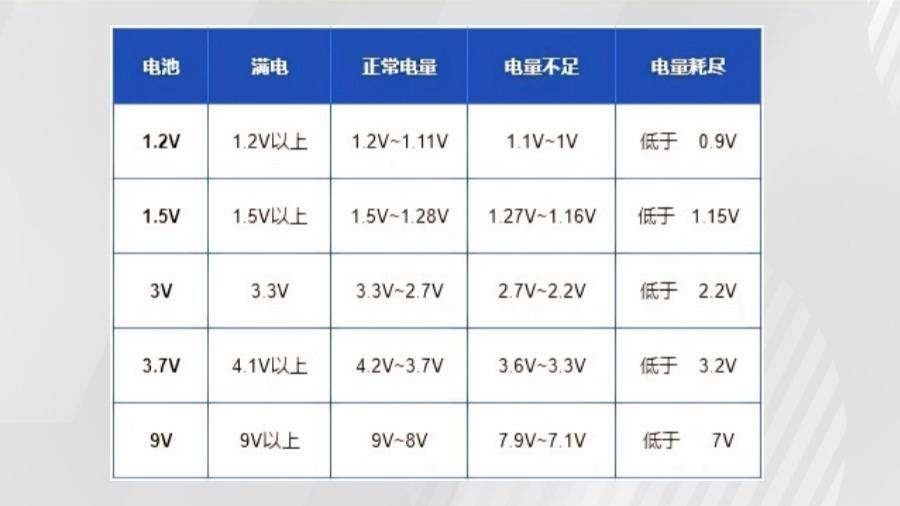

② 对照表显示电池电量充足

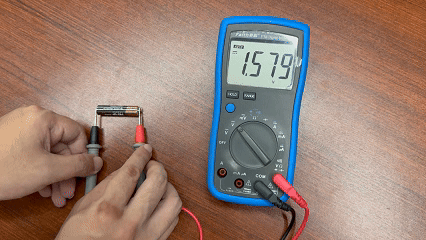

③ 万用表实测，两者电压值几乎一致

（三）总结

纳祥科技客定款电池检测方案采用分层错位硬件设计，兼容多类电池，免电源、直显数据，精准监测电压、电量及健康状态（误差<5%），兼具小型化、低成本与易用性，适用于家庭、工业及教育场景，可检测遥控器、玩具等设备电池，亦用于电子设备维护中的劣质电池筛查。

我们现将提供完整的方案技术支持与迭代，欢迎您与我们深入交流与探讨。
