纳祥科技NX9068是一款完整的8通道模拟-数字转换器，自带TDM接口模式，专为数字音频系统设计。它支持采样、模数转换和抗混叠滤波，能够以每通道高达216 kHz的采样率，将所有8个通道的输入转换为24位串行数据，具备114 dB动态范围、-105dB THD+N。

（一）NX9068芯片概述

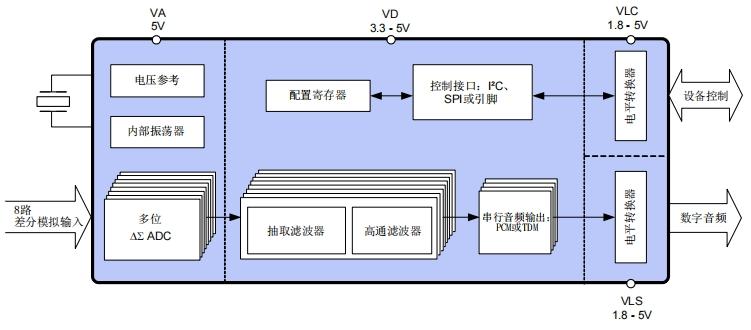

纳祥科技NX9068采用5阶多比特Δ-Σ调制器，后接低延迟数字滤波和抽取处理，无需外部抗混叠滤波器。其差分输入架构提供了出色的噪声抑制能力。

专用电平转换器（用于串口和控制端口）确保NX9068与其他设备在宽逻辑电平范围内无缝接口。此外，片上振荡器驱动器提供了灵活的时钟解决方案，简化了设计。

NX9068是业界首款支持高速TDM接口的音频A/D转换器，可在单一数据流中实现8通道音频数据的串行输出，采样率高达216 kHz。这进一步降低了布局复杂性，并缓解了数字信号处理器的输入/输出限制。

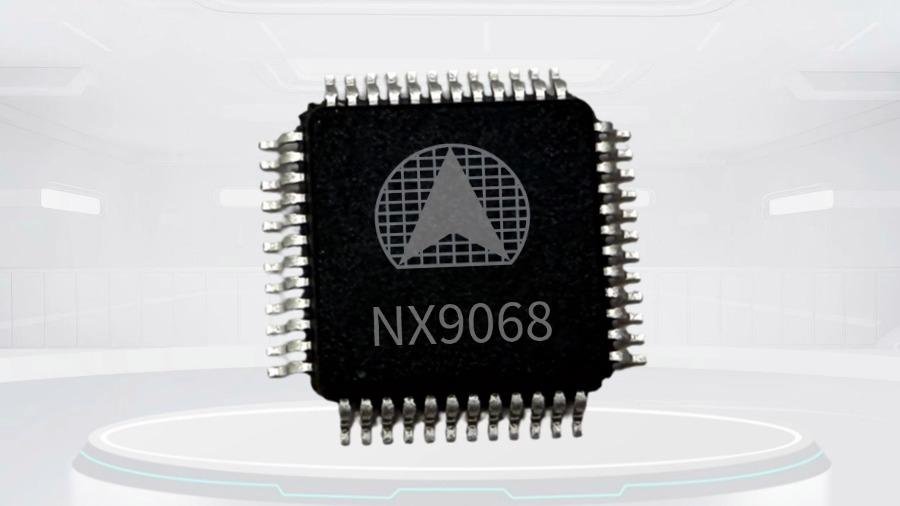

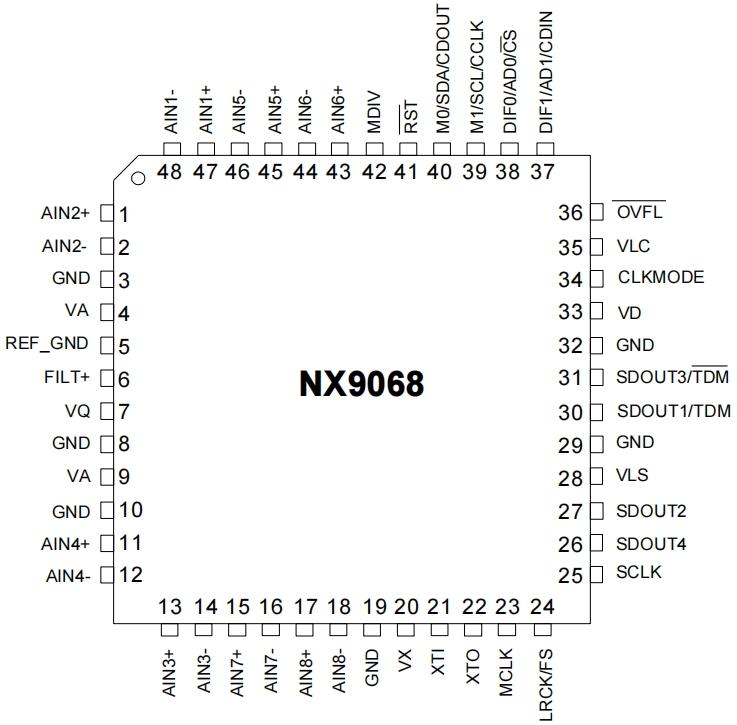

NX9068提供48引脚LQFP封装，适用于商业级（ -40°C至85°C）和汽车级。同时提供NX9068客户演示板，用于设备评估和实施建议。

在性能上，NX9068可PIN TO PIN CS5368，功能覆盖AKM5888、PCM1861 。

（二）NX9068主要特性

NX9068主要具备以下特性：

● 高级多比特Δ-Σ架构

● 24位转换

● 114 dB动态范围

● -105 dB总谐波失真加噪声（ THD+N）

● 支持高达216 kHz的音频采样率

● 可选音频接口格式

– 左对齐、 I²S、 TDM

– 8通道TDM接口格式

● 低延迟数字滤波器

● 功耗低于680 mW

● 片上振荡器驱动器

● 可作为系统时钟的主设备或从设备运行

● 从模式下自动检测速度

● 差分模拟架构

● 控制和串行端口独立1.8V至5V逻辑电源

● 用于直流偏移校准的高通滤波器

● 溢出检测

此外，NX9068还具备其他控制端口功能：

①支持I²C或SPI™；控制接口

②单通道高通滤波器禁用

③单通道溢出检测

④单通道静音控制

⑤每对通道独立掉电控制

（三）NX9068芯片亮点

作为一款高指标114dB 8 通道音频 A/D 转换器，NX9068自带TDM接口模式，兼具高精度、高集成度与低功耗等优势。

①低噪声宽动态

NX9068采用先进的多位Δ-Σ架构设计，可提供高达114 dB动态范围、-105dB THD+N，具备高信号纯度、低噪声和宽动态响应能力，有效抑制非线性失真和背景噪声干扰，确保音频信号的纯净度。

②多通道同步采样

NX9068可在单一数据流中实现8通道音频数据的串行输出，采样率高达216 kHz，可减少外围电路复杂度，覆盖超声波频段，满足高保真音频录制或工业高频信号采集需求。

（四）NX9068应用领域

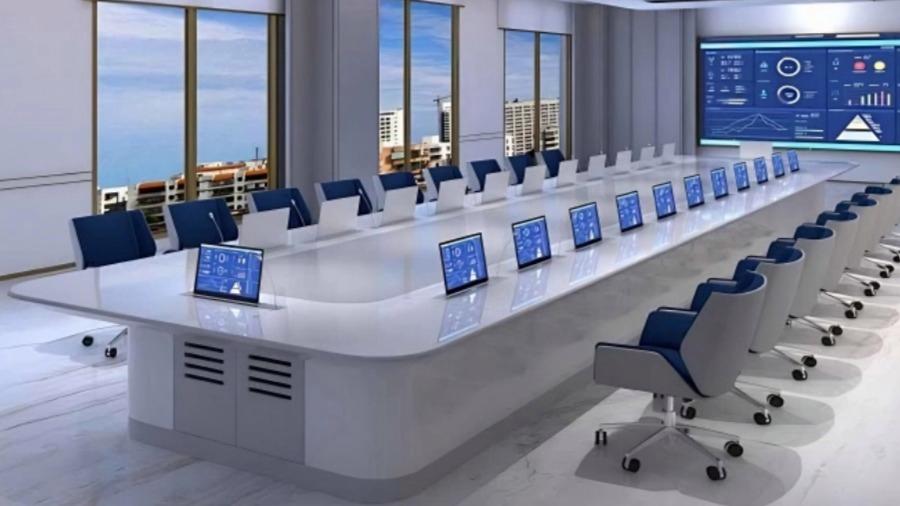

NX9068非常适合高端和专业音频系统，如多通道会议系统，多通道效果处理器、汽车音响系统、HIFI功放与HIFI家庭影院等设备应用中，满足数字高端电子消费者对高指标高解晰度，高动态范围的听觉的享受，电子发烧友HIFI级别的要求。
