冰箱、鞋柜等密闭空间易滋生细菌、产生异味，影响健康与物品保鲜。传统物理吸附（活性炭）效果有限且需更换，而化学消毒剂有残留风险。

为此，纳祥科技本次的客户案例——杀菌除味器方案，采用主动释放臭氧（O₃），实现无死角消杀与根源除味，高效便捷零耗材。

（一）方案概述

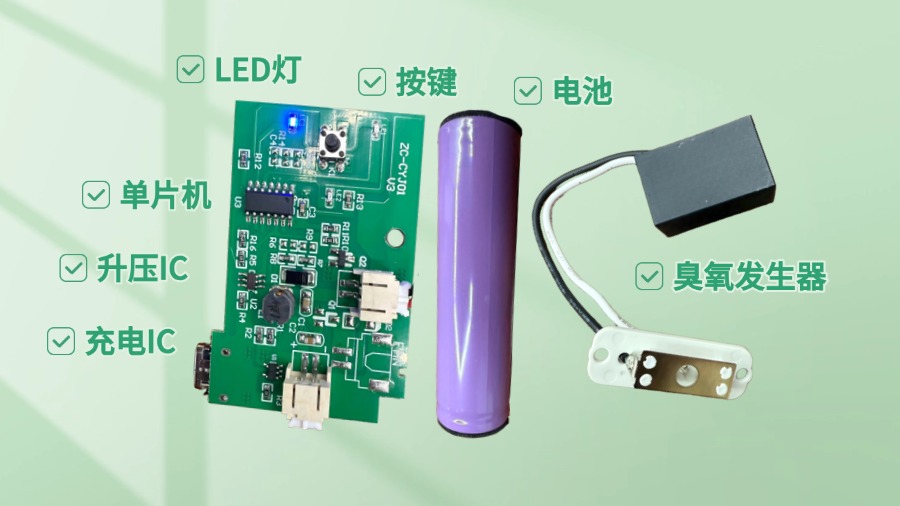

本方案的核心部件包括臭氧发生器、按键、LED灯、1200mAh电池、单片机、升压IC与充电IC，额定功率仅2W 。

方案主要具备以下4个特点——

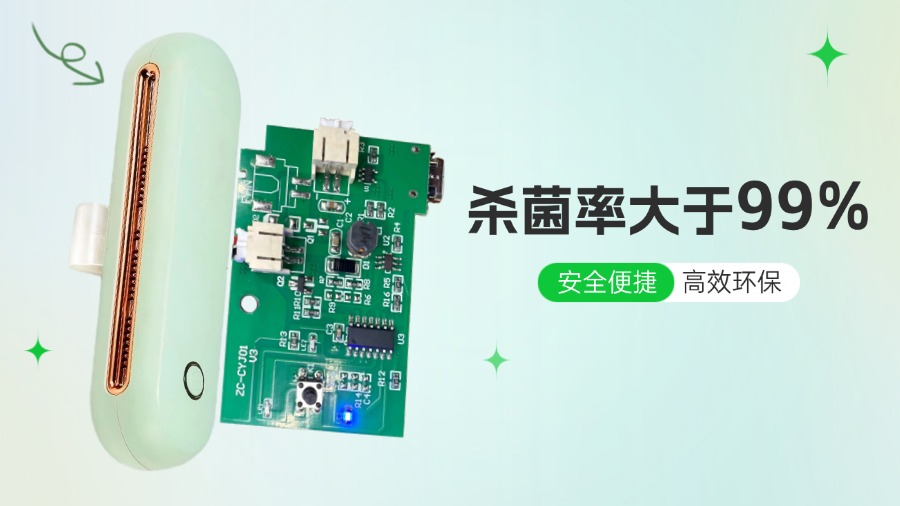

①高效环保：臭氧杀菌率>99%，无需更换滤芯或耗材

②多重保护：具备电压、电流、温度三重保护机制

③静音节能：无风扇设计，运行安静，功耗低

④多场景适配：切换循环工作模式，适配不同场景

（二）方案原理

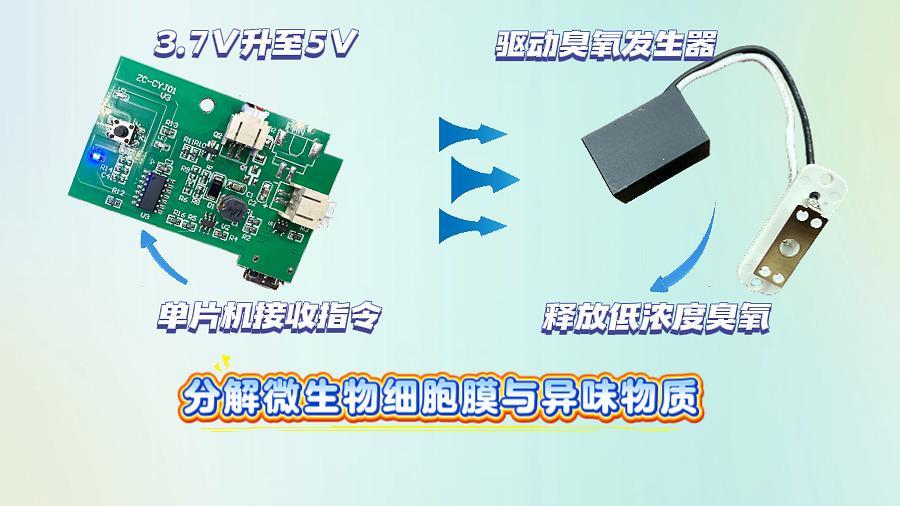

本方案采用臭氧分解技术，通过释放低浓度臭氧，氧化分解微生物细胞膜与异味物质。最终，臭氧还原为氧气，无残留和二次污染。

（1）电路控制

①单片机：接收按键指令，控制升压芯片输出频率，调节臭氧产量

②升压芯片：将3.7V电池电压升至5V，驱动臭氧发生器

③充电芯片：支持过压/过流/短路保护，充满自动断电

（2）交互机制

①单键多态操作

通过单键组合操作（双击/单击/长按）集成开机、模式切换、关机功能，简化按键布局；智能启停策略使设备按需工作，电池寿命较传统方案提升3倍以上。

★强力模式：双击按键开机进入强力模式，连续工作10分钟后每30分钟工作2分钟

★智能模式：再按按键切换普通模式，连续工作5分钟后每1小时工作1分钟

★模式切换：开机状态下单击按键，即可循环切换模式

★关机模式：长按3秒关机，避免误触

②视觉反馈明确

★蓝光 = 强力模式

★绿光 = 普通模式

★绿灯常亮 = 满电

★红灯闪烁 = 缺电/充电中

（三）功能模块

①主控单元：单片机处理按键指令，控制工作模式与时长，并监测系统状态

②电源模块：充电IC+电池+USB充电，支持恒流/恒压充电，热保护防过热

③人机交互：物理按键与 LED指示灯，提供模式切换与状态反馈

④臭氧生成：陶瓷臭氧片在升压电路驱动下产生臭氧

⑤技术参数：DC 5V，充电电流1A，额定功率2W

⑥升压模块：升压IC驱动臭氧片，效率>90%

（四）方案演示

下面，我们将为你展示本方案——

① 双击开机键进入强力模式（蓝灯亮），单击切换普通模式（绿灯亮）

② 重复单击按键，可循环切换强力模式与普通模式

③ 长按3秒关机

（五） 方案总结

本方案采用高效臭氧发生技术，渗透力更强，可广泛用于冰箱、鞋柜、衣柜、碗柜消毒及卫生间、宠物空间、汽车除味等场景，具备广阔的发展前景。

我们现将提供完整的方案技术支持与迭代，欢迎您与我们深入交流与探讨。
