虽然USB-C已成主流，但笔记本、小家电等传统设备仍需DC圆口/方口适配器供电，在多设备互联时兼容性差，直接影响用户体验。

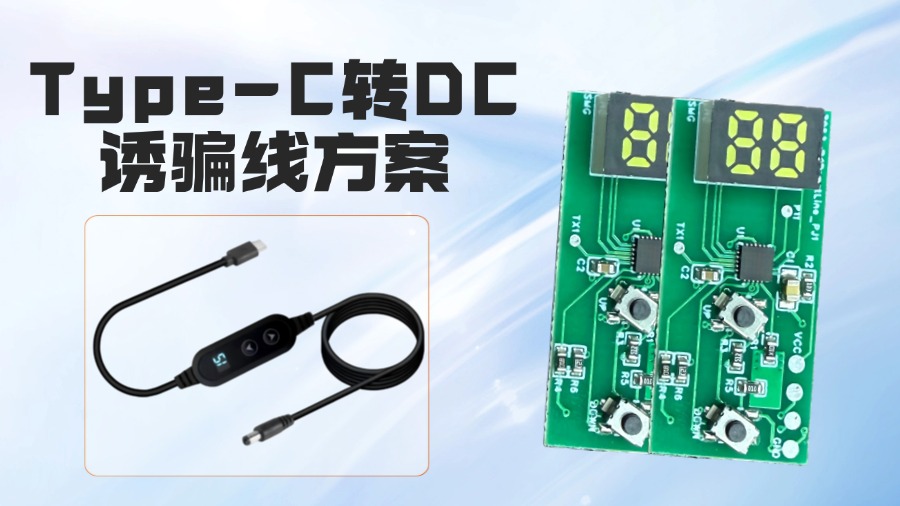

针对上述问题，纳祥科技在本期客户案例中推出的Type-C转DC诱骗线方案能够有效实现。本方案可灵活调节输出电压，配置65W快充适配器，替代传统笨重适配器，实现“一线通用”。

（一）方案概述

本方案通过USB PD/QC协议与充电器/充电宝通信，MCU根据按键指令，控制取电芯片动态调节目标电压，数码管显示当前电压值，最终输出稳定DC电源供设备使用。

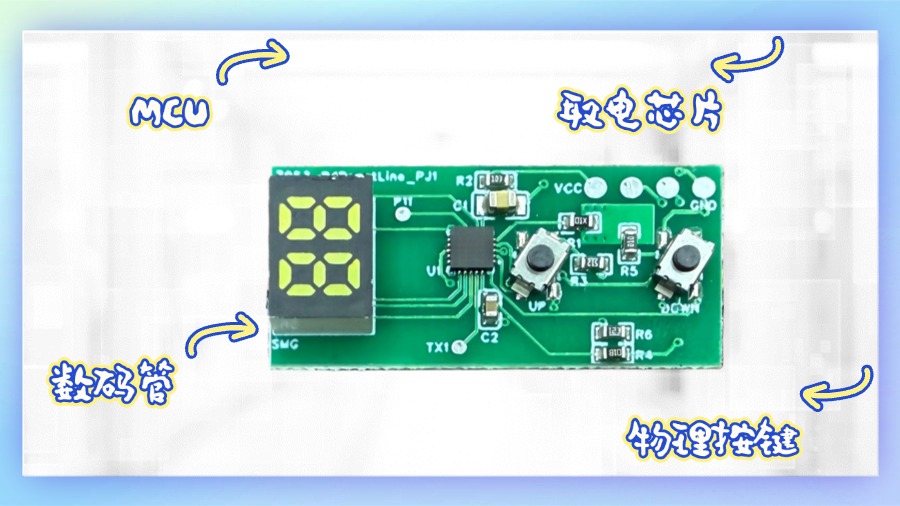

方案设计简洁，采用MCU、取电芯片、数码管、2个物理按键等核心部件。用户可通过按键切换档位，实时查看电压，满足了以下核心需求：

✅ 输出规格：5V/9V/15V/20V（自适应切换）

✅ 性能指标：支持最大20V 3A 60W功率

✅ 应用场景：老旧仪器升级、便携式工具供电等非标场景

（二）功能模块

①取电与协议通信模块：作为方案的核心，承担与 Type-C 充电器的交互任务

②电压配置模块：由物理按键与MCU组成，用户通过短按操作触发指令

③指示交互模块：采用数码管与双按键构成人机界面

④控制模块：处理按键指令，驱动数码管显示

⑤保护模块：集成多重安全防护功能

（三）方案演示

下面，我们将为你演示本方案——

①将Type-C口插入充电头并连接电源，支持4档电压调节

②将电压调至20V3A，适配智能远控硬件即可使用

（四） 方案总结

本方案采用模块化设计，即插即用，集成过压/过流/过温保护，兼具灵活性与可靠性，解决传统设备与新型PD适配器兼容问题，适用于路由器、小风扇、投影仪等设备。

注意事项——

①兼容性：需确保Type-C电源支持PD/QC协议，且与设备的电压需求匹配。

①电流限制：操作时需注意正负极连接，合理选择最大输出电流，避免误接损坏设备。
