随着家庭影院系统和多设备娱乐中心的普及，HDMI音视频分离器成为连接多个高清源（如游戏机、蓝光播放器、电脑）与显示/音响设备的关键枢纽。

本次拆解的HDMI 4K@30Hz音视频分离器（支持4K@30Hz同轴/光纤带环输出功能），主打多路信号切换+音视频同步分离功能，兼容杜比全景声、7.1声道及多种音效调节，满足复杂影音场景需求。

（一）展示

这款音视频分离器采用黑色金属外壳，表面经细腻拉丝工艺处理，触感扎实，正面醒目地印有白色"4K"标识及参数信息。

跳过常规拆解流程，直接呈现核心部件——

其内部是一块深蓝色矩形电路板，采用紧凑型高集成度设计，电路板正反两面均分布着排列规整的电子元件与复杂线路。

下面我们将进行分层拆解。

（二）拆解

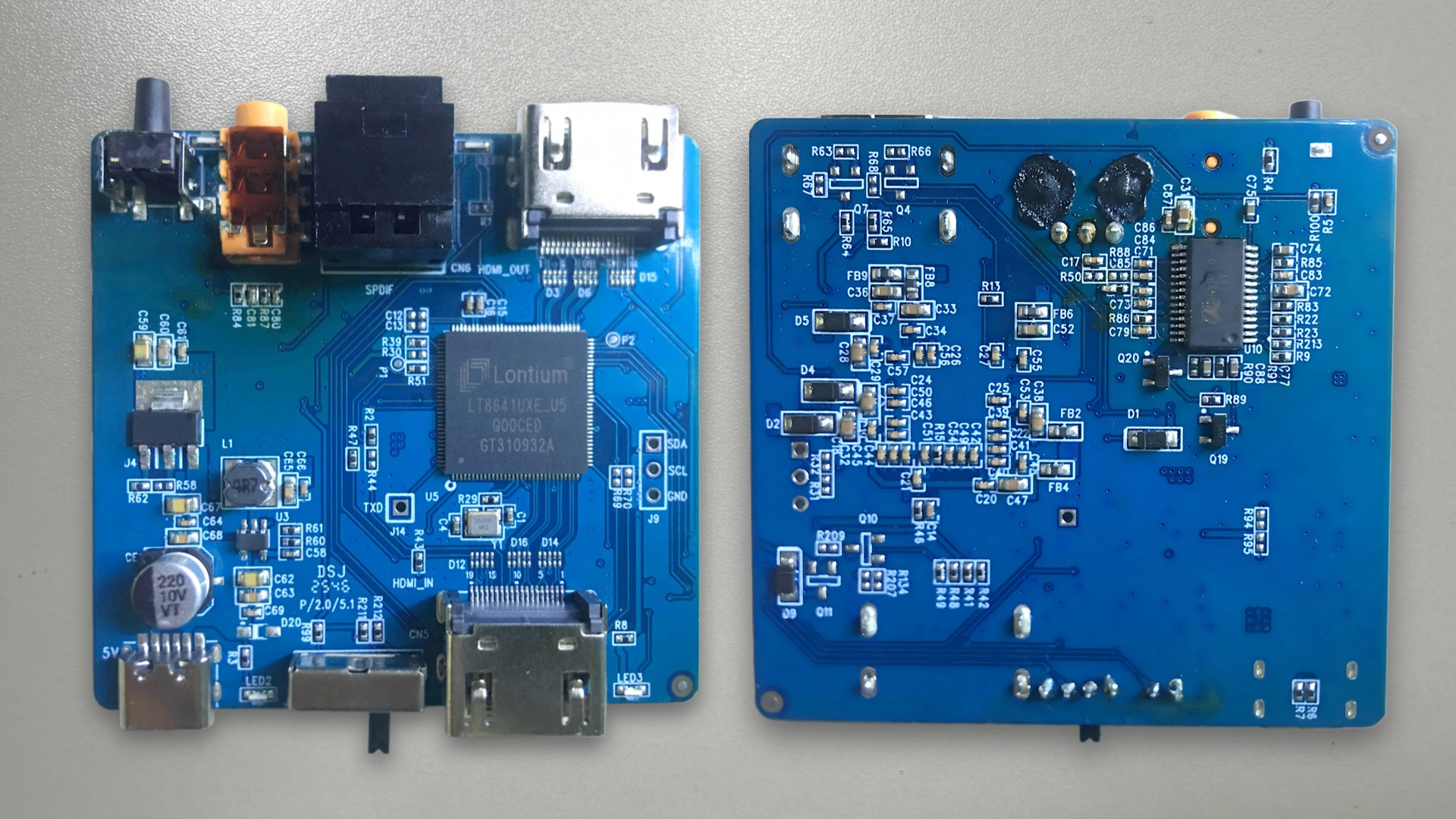

首先映入眼帘的是电路板正面——

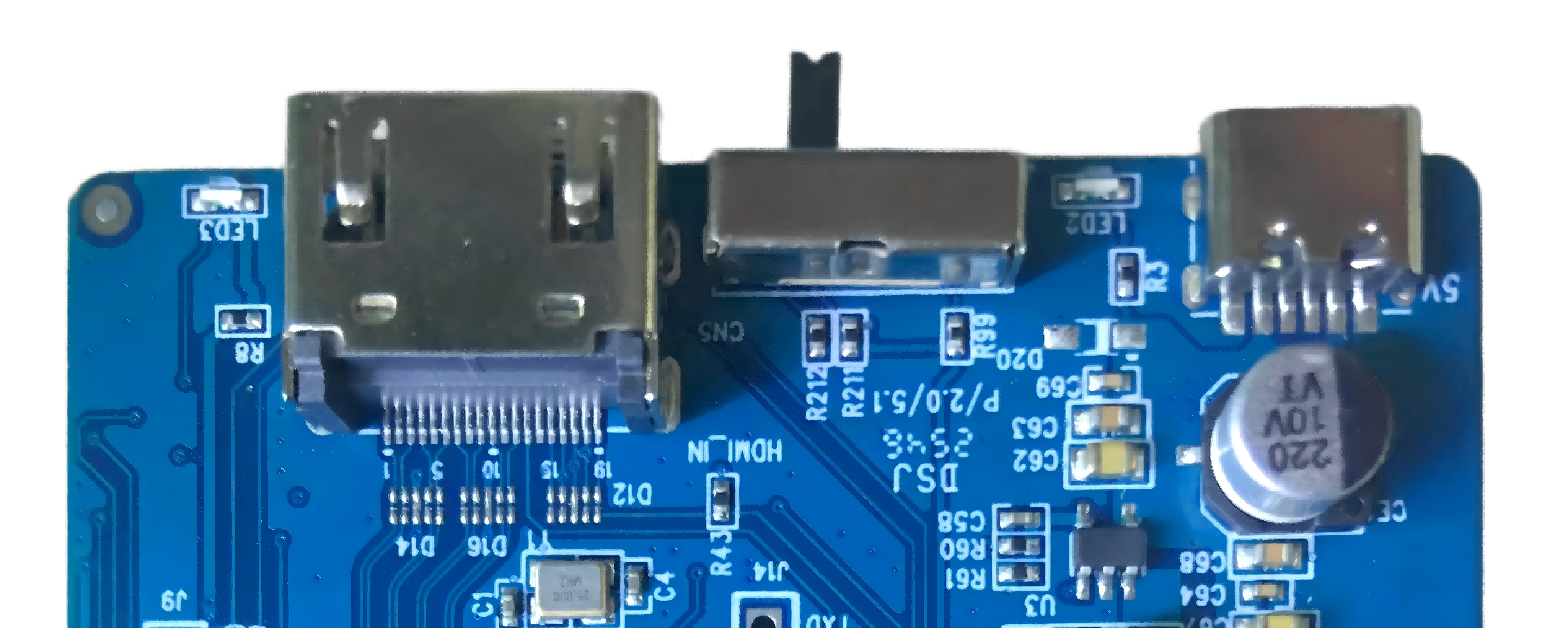

前侧接口（自左向右）：5V电源输入接口、"Dolby/7.1"模式切换键、HDMI IN高清音视频输入接口。

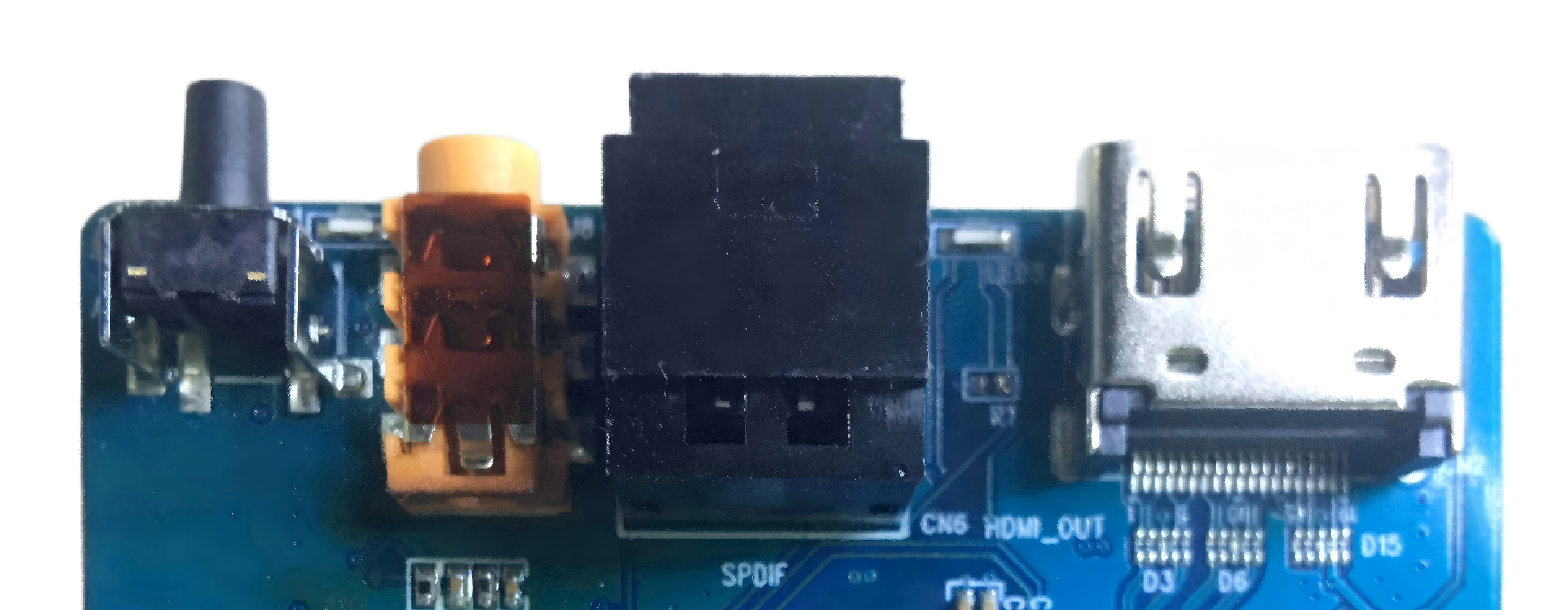

后侧接口（自左向右）：音效切换按钮、3.5mm音频输出接口、SPDIF接口（用于数字音频信号的传输）、HDMI OUT高清输出接口。

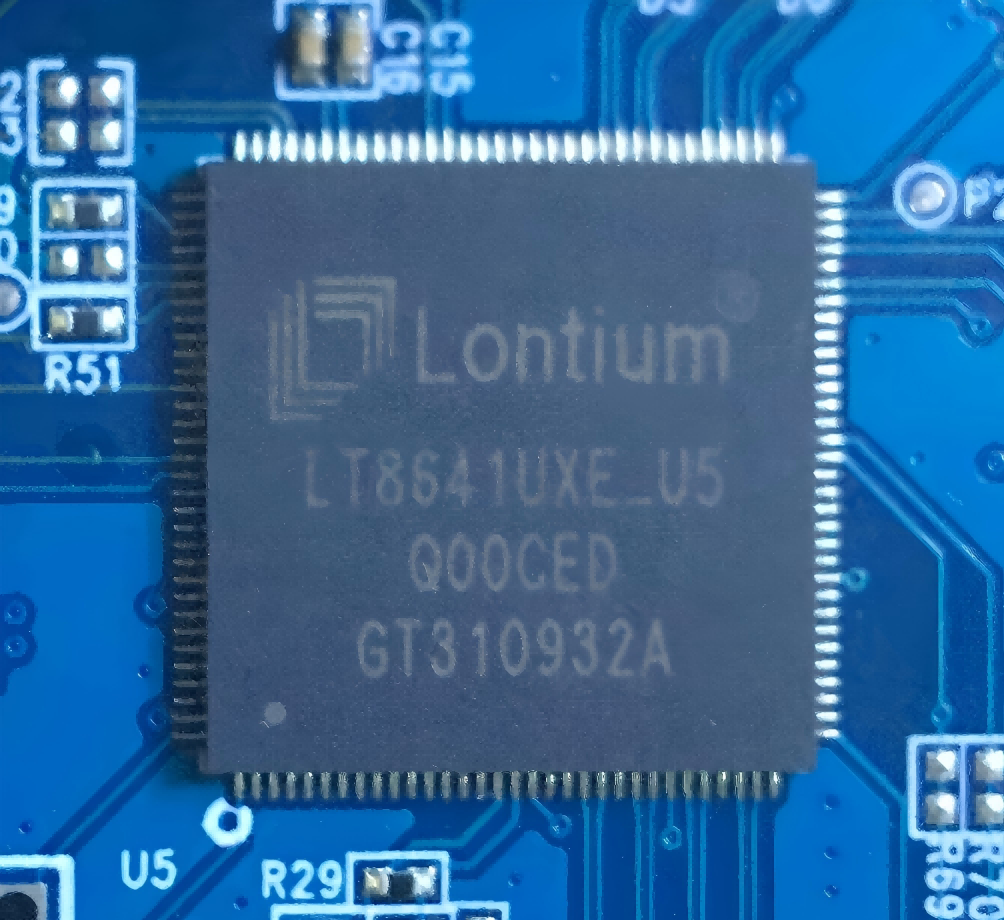

正中央核心芯片‌：LT8641UXE_U5，一款HDMI2.0/1.4 标准 4：1 开关芯片，功能覆盖 HDMI 接收、传输、数字音频输出及辅助控制，同时支持 HDCP2.3、HDCP2.2、HDCP1.4标准。

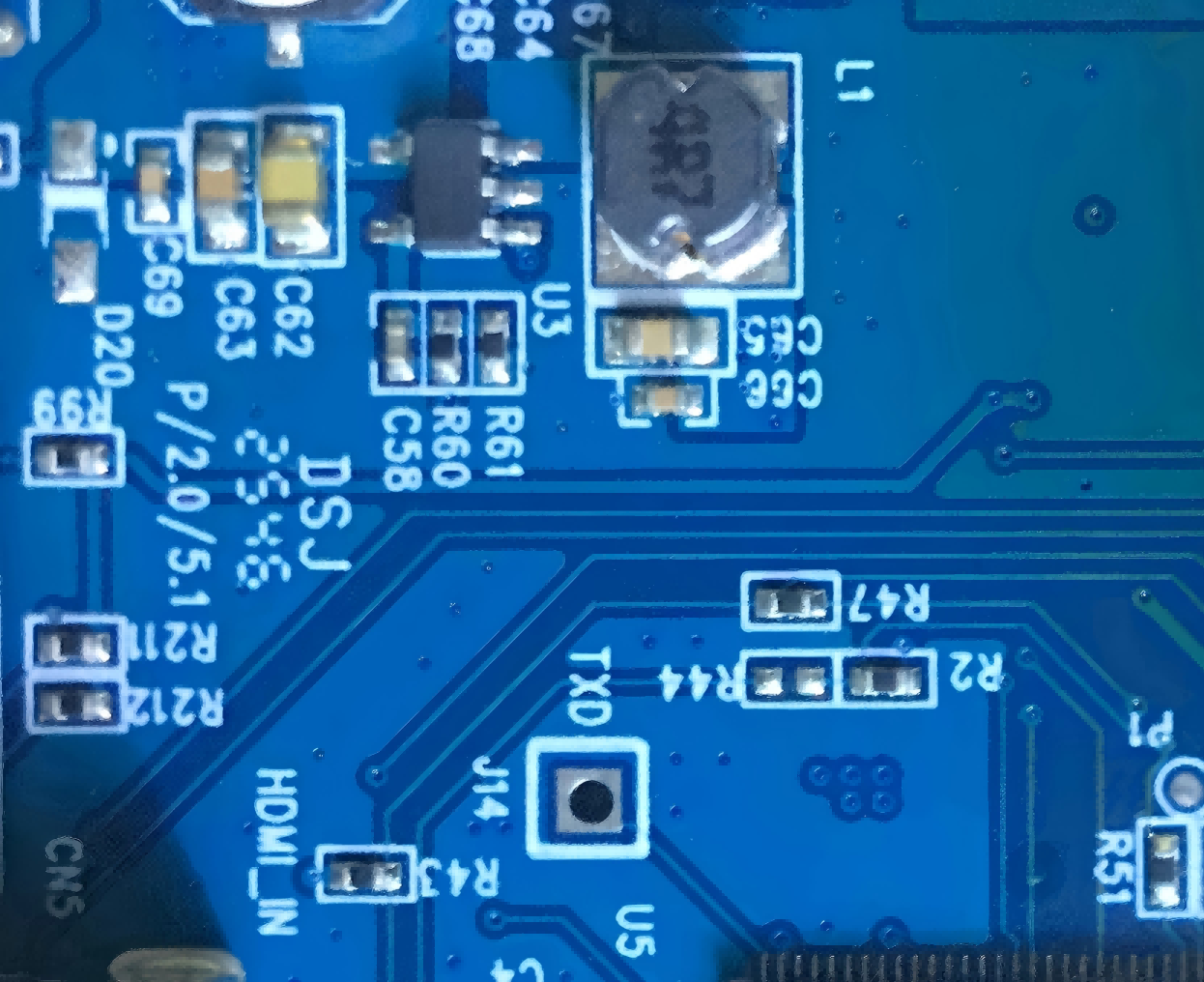

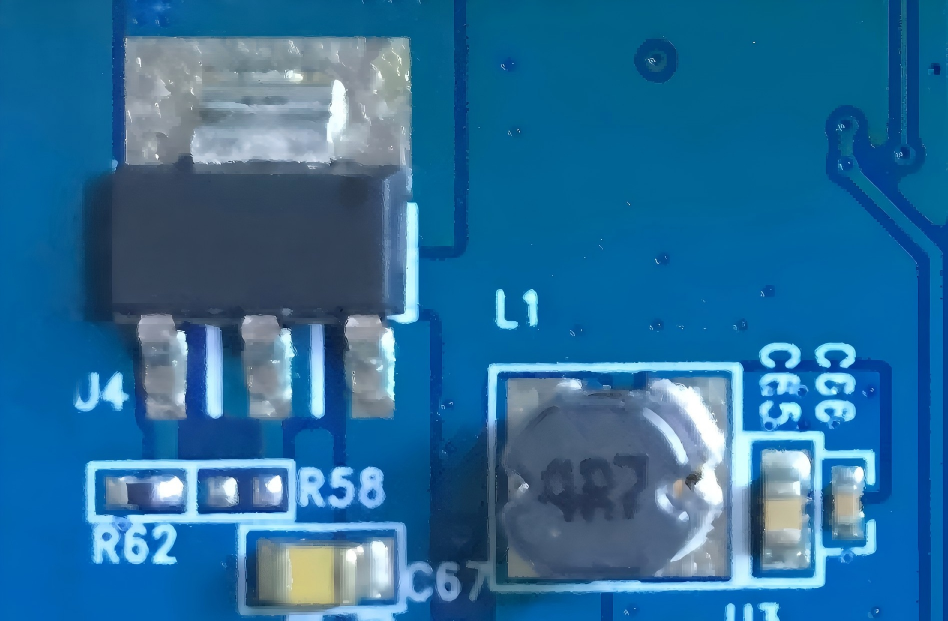

左侧面为LDO芯片，主要作用是将5V输入电源降为3.3V，为主控芯片供电。

其他元件‌：分布着多个滤波电容、稳压电阻等微型元件，以及显示工作状态的LED指示灯。

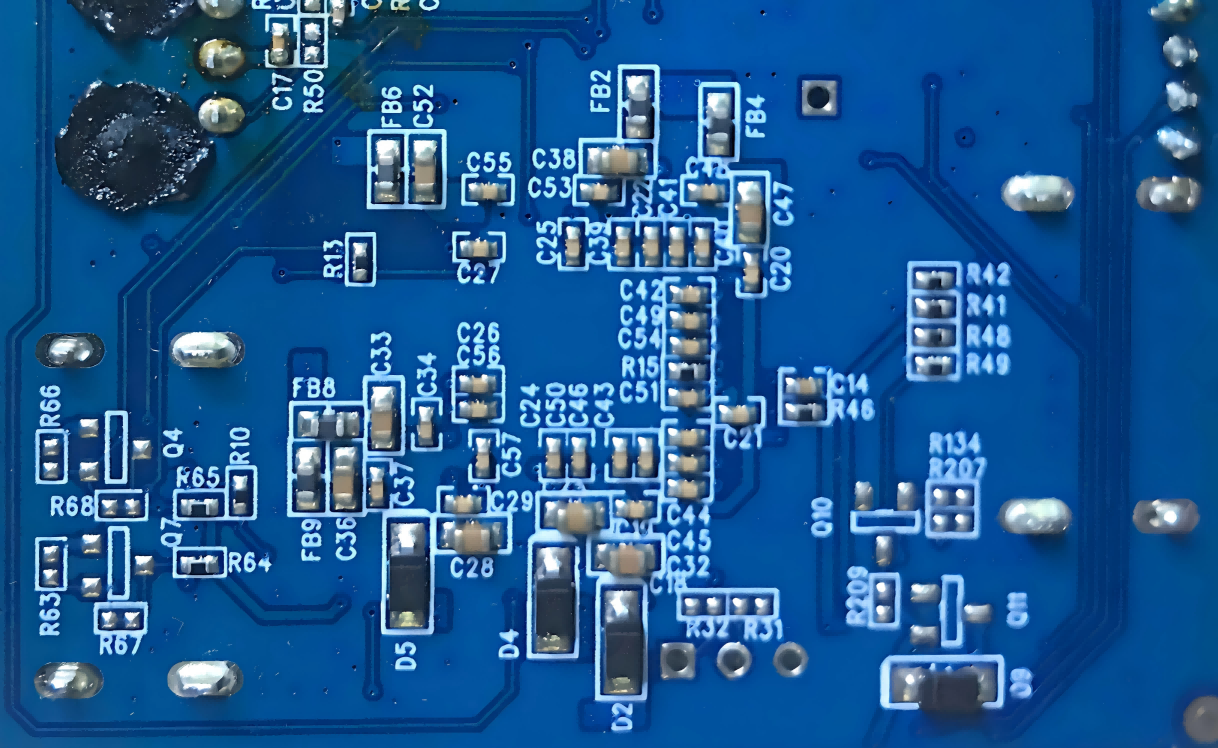

再来看看电路板背面——

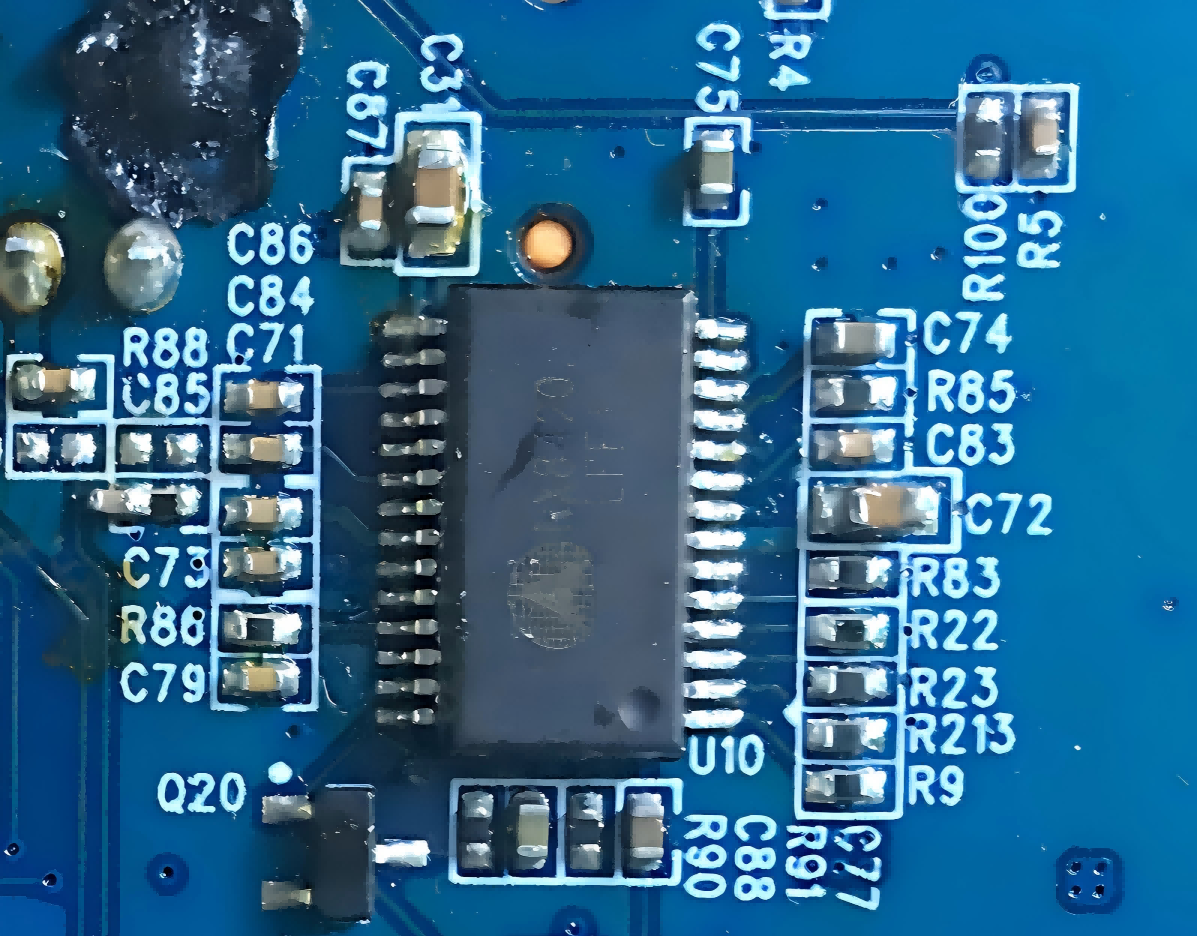

右上角是一款丝印为NX8420的芯片，它是纳祥科技的一款192kHz数字音频接收器，专为高保真音频传输设计，能将数字音频转为模拟及数字输出。

核心功能包括多通道音频处理、通过内置多路复用器同时接收最多5通道数字音频输入数据，并支持S/PDIF直通功能以提升系统灵活性。

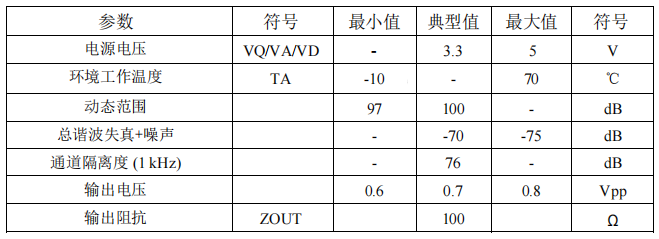

芯片特征如下：

● 支持EIAJ CP1201、IEC-60958、S/PDIF 和 AES3 接口标准

● 3 . 3 V - 5 V 供电

● 4:1 S/PDIF 多路输入

● AES/PDIF 硬件输入选择

● S/PDIF 至 TX 输入

● 32-192KHz 采样率

● Muti-bit Δ∑调制器

● 100dB 动态范围

● -75dB 总谐波失真+信噪比

● 低时钟抖动敏感度

● 线性滤波输出

● SSOP28 封装

其他元件：多个黑色小芯片、焊点及连接线路，实现跨面元件电气互联、功能扩展等。

（三）总结

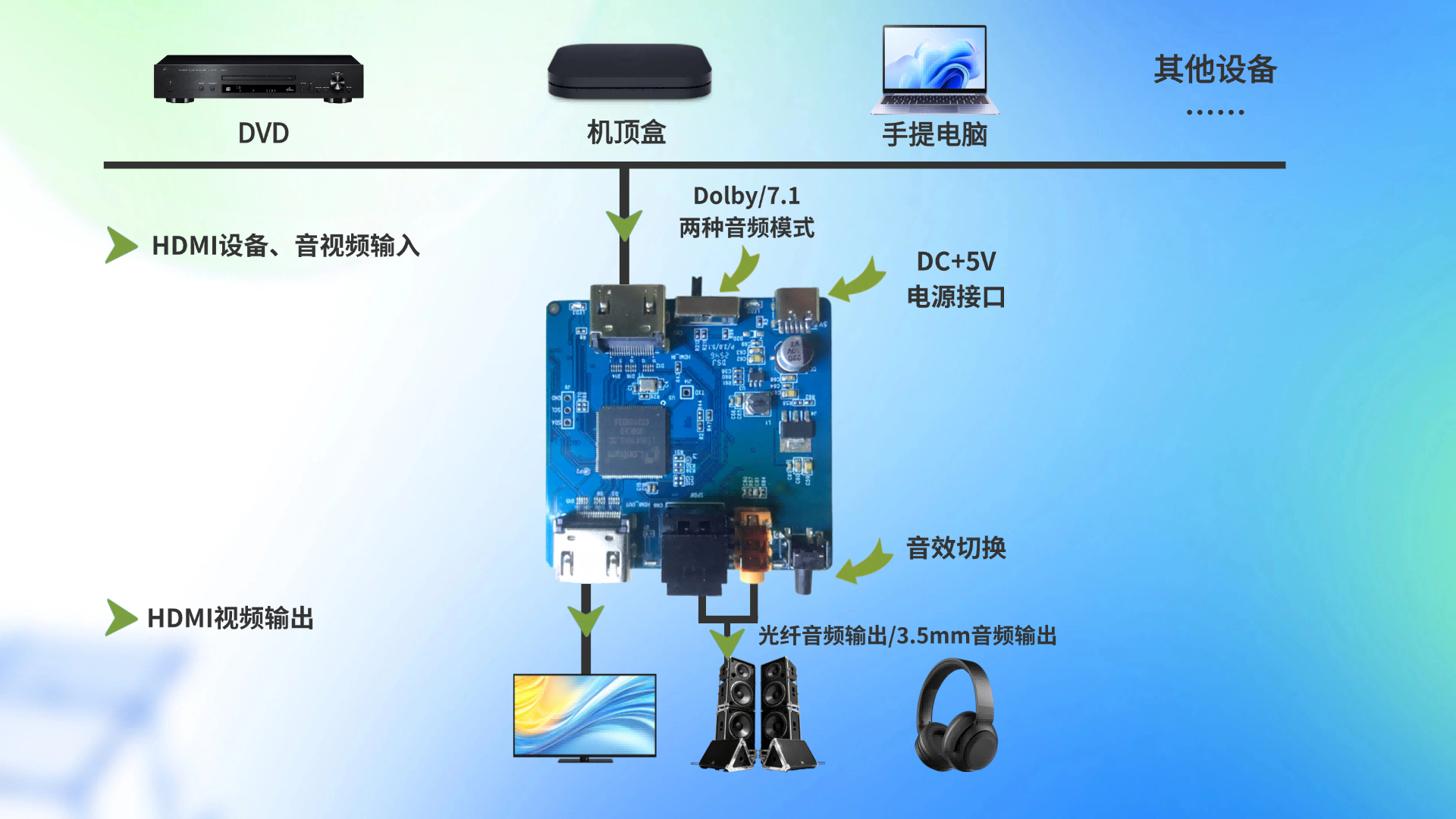

如图所示：5V直流电源经LDO稳压至3.3V，为NX8420和LT8641UXE_U5两颗主控芯片供电；HDMI音视频输入后，由LT8641主控芯片处理并输出HDMI视频信号，NX8420负责环出同轴/光纤（3.5mm/SPDIF）数字音频信号，且支持音效与音频模式切换（Dolby/7.1）。

总体而言，这款音视频分离器具备多接口设计与强大处理能力，适用于对音视频质量要求较高的场景，如高级音响设备、企业会议室系统、CD/DVD接收器、多媒体扬声器及高保真HIFI功放等。
