随着多屏办公、远程协作及高性能计算需求的普及，设备间高效连接与协同工作已成为关键挑战。为此，我们今日继续为大家带来一款 DP公对HDMI母学习型4K60HZ显卡诱骗器方案 —— 它通过EDID模拟技术，让显卡持续识别"虚拟显示器"，从而避免因输出中断或性能降级影响显卡使用体验。

（一）方案详述

本方案核心部件包含DP公头、HDMI母头、升压IC、LED指示灯、复位键、存储芯片以及专用芯片。

其工作原理可以概括为以下两方面：

⑴ EDID信息读取

DP公头连接显卡，HDMI母头连接外部显示器。设备通过DP接口读取显示器的EDID，即使断开HDMI母座连接的显示器，显卡仍能保留已识别的EDID参数，保障系统正常运行。

⑵ 虚拟欺骗功能实现

● 显卡协议握手：通过高速通信协议与显卡DP接口交互，模拟真实显示器的协议响应，实现虚拟欺骗器功能。

● 显示器参数学习：与连接的显示器进行高速协议握手，自动获取并存储显示器的型号、分辨率、刷新率等关键信息，从而虚拟维持原显示器的挂机状态。

（二）核心功能

DP公对HDMI母学习型4K60HZ显卡诱骗器方案的功能参数：

① 支持windows7/8/10/11、MacOS、LinuX等多种系统

② 欺骗器插上4K显示器会自动保存才能出现4K

③ 默认输出4K60Hz并支持向下兼容低分辨率

④ 按复位键可恢复出厂设置4K60Hz

⑤ 广泛兼容各种显卡

⑥ 免驱动即插即用

⑦ DP3.3V供电

⑧ 支持A卡

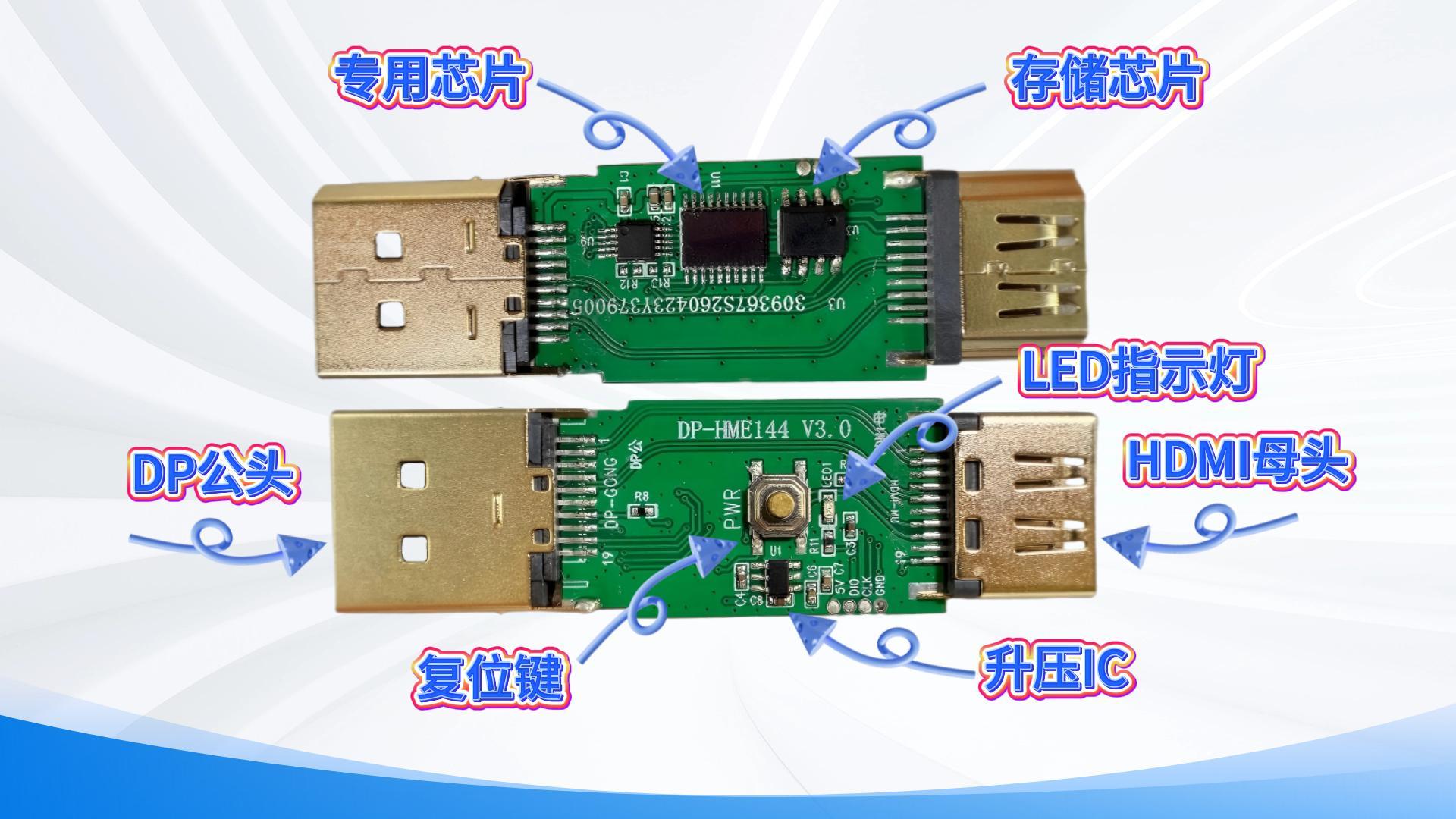

（三）功能模块

① DP公头：连接主机显卡

② HDMI母座：可直连显示器、采集设备等

③ 存储芯片：用于存储EDID数据及固件配置

④ 复位键：长按开关恢复出厂设置（默认4K@60Hz）

⑤ 升压IC：将DP 3.3V 升压到5V，，为HDMI提供稳定电源

⑥ 专用芯片：负责解析与生成EDID信息，控制协议信号切换及传输逻辑

⑦ LED指示灯：DP公头插入主机时亮起；长按闪烁恢复出厂设置

（四）方案实现

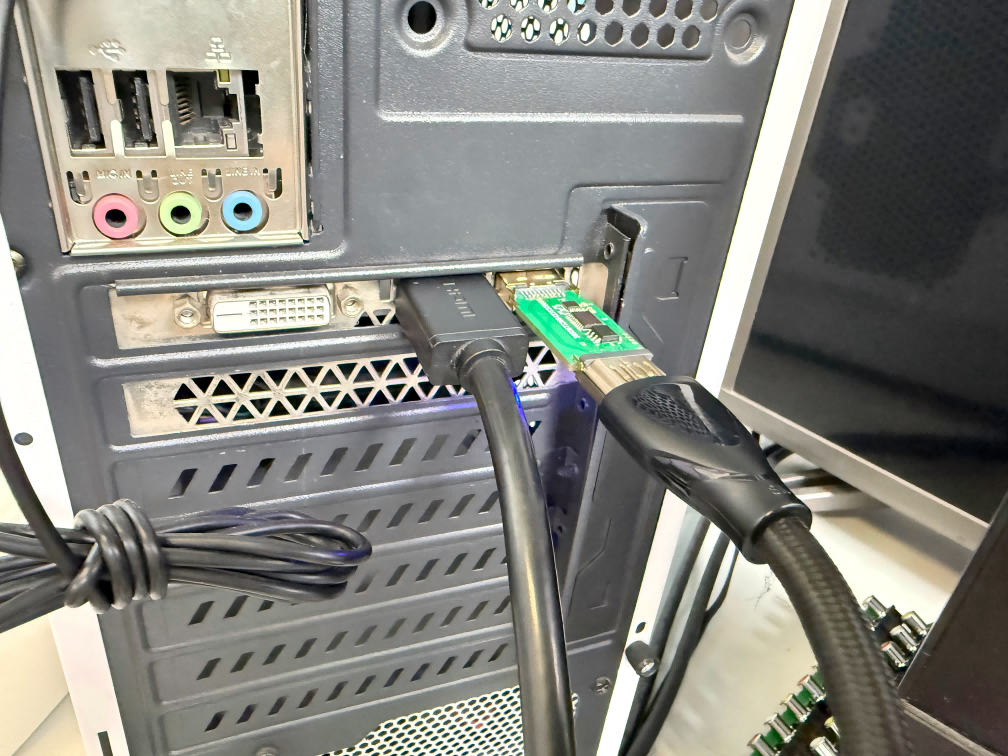

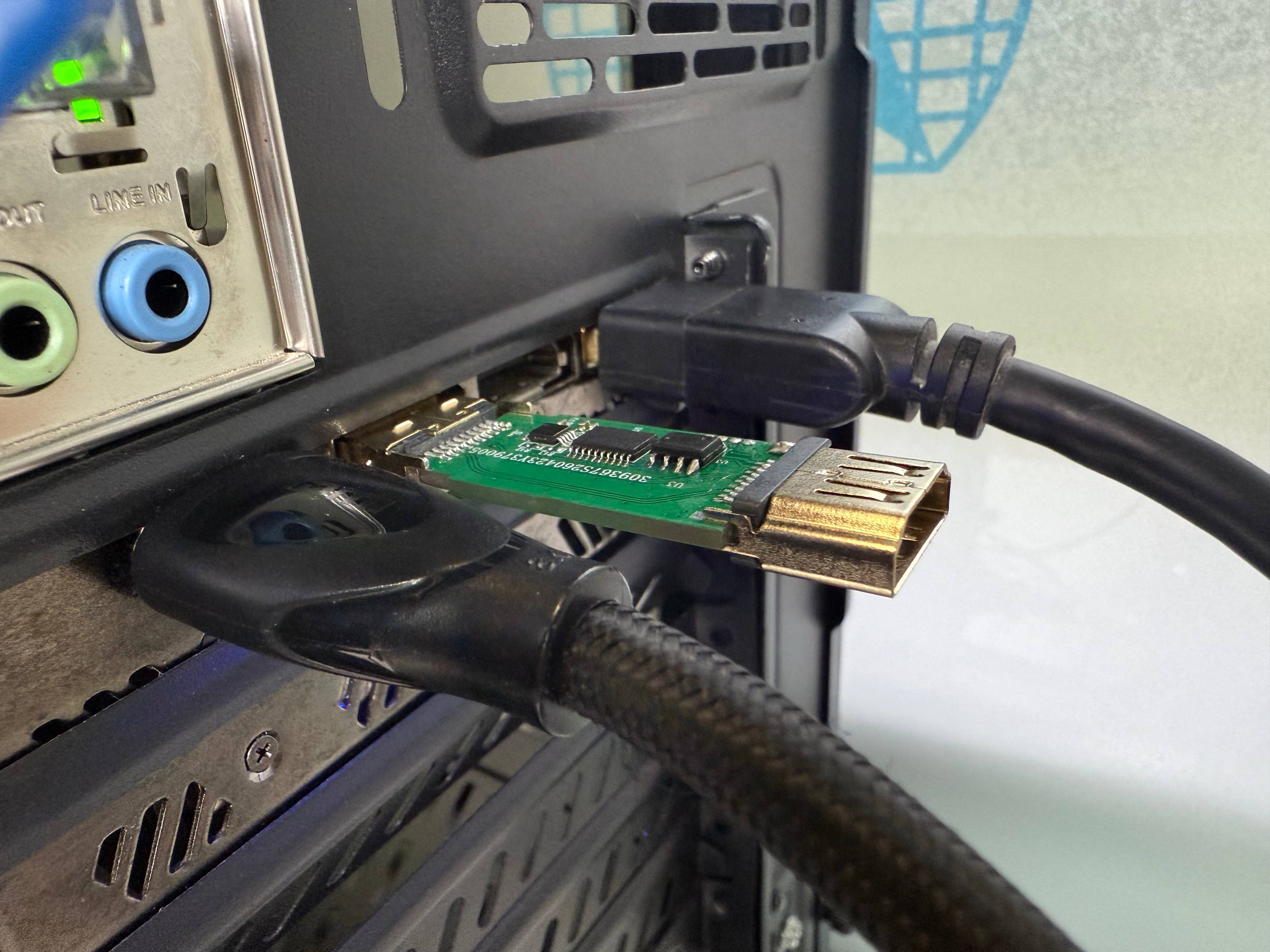

● 学习模式：DP公头连主机显卡，HDMI母头接外显，自动学习保存EDID

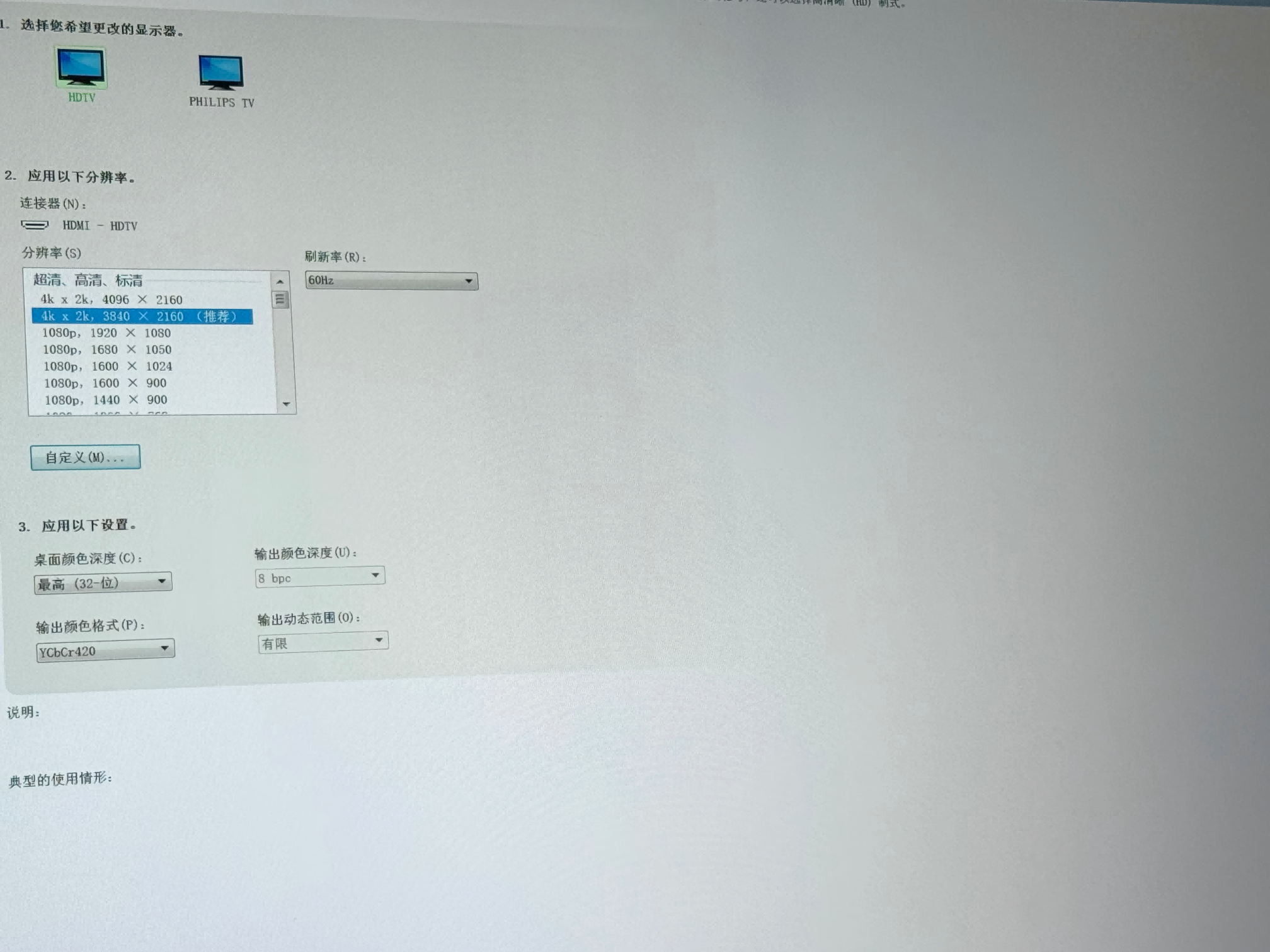

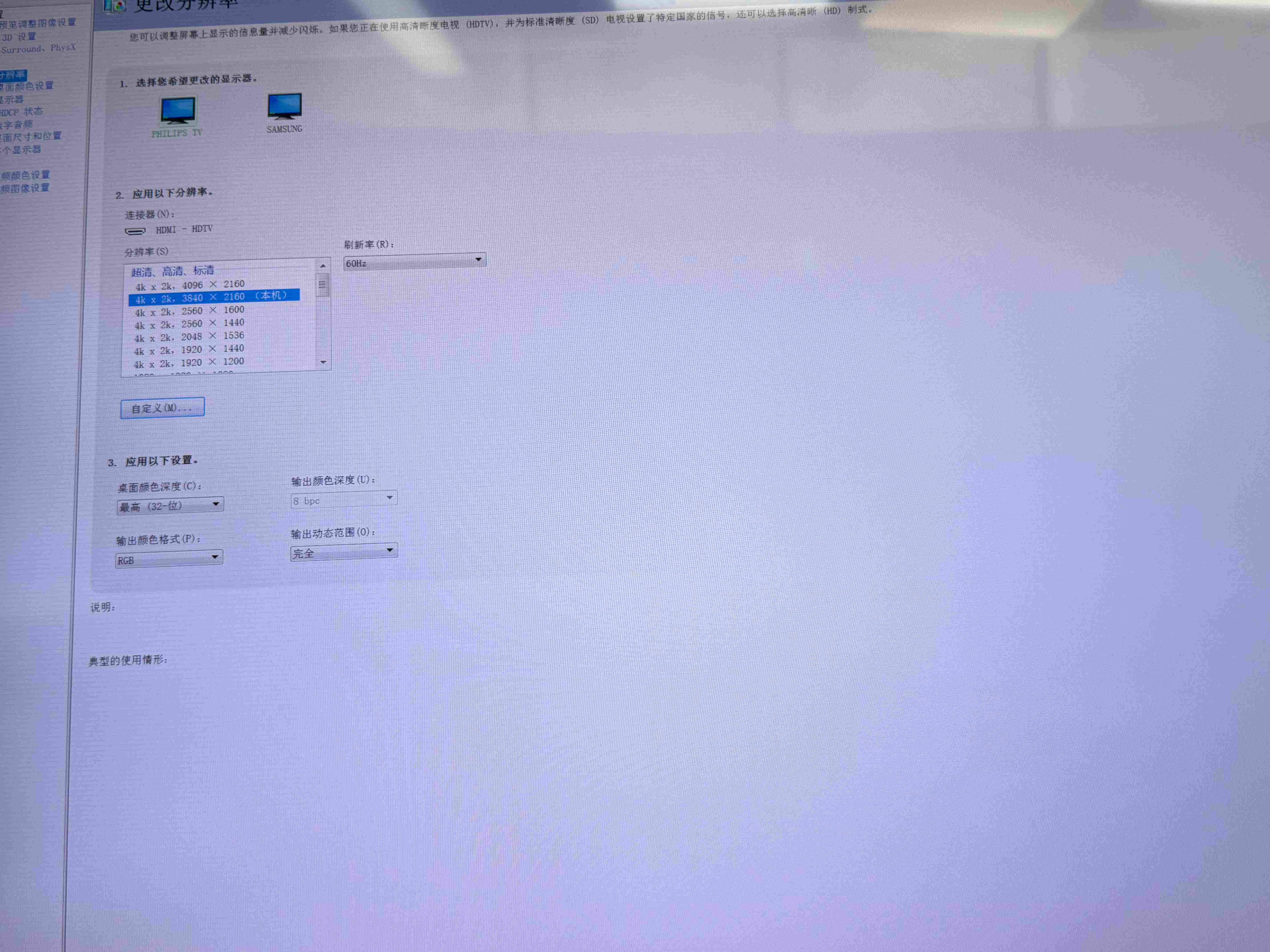

● 欺骗模式：HDMI母头断开连接后，屏幕自动显示预存EDID

● 恢复出厂模式：长按复位键，恢复默认4K@60Hz

（五）方案总结

本方案外围简洁、配置灵活，成本低、集成度高且兼容性强，能解决直播黑屏/卡屏、主机无显示器无法运行、游戏工作室无显示器挂机息屏等问题，在台式电脑显卡与笔记本电脑等方面具有广泛应用场景。
